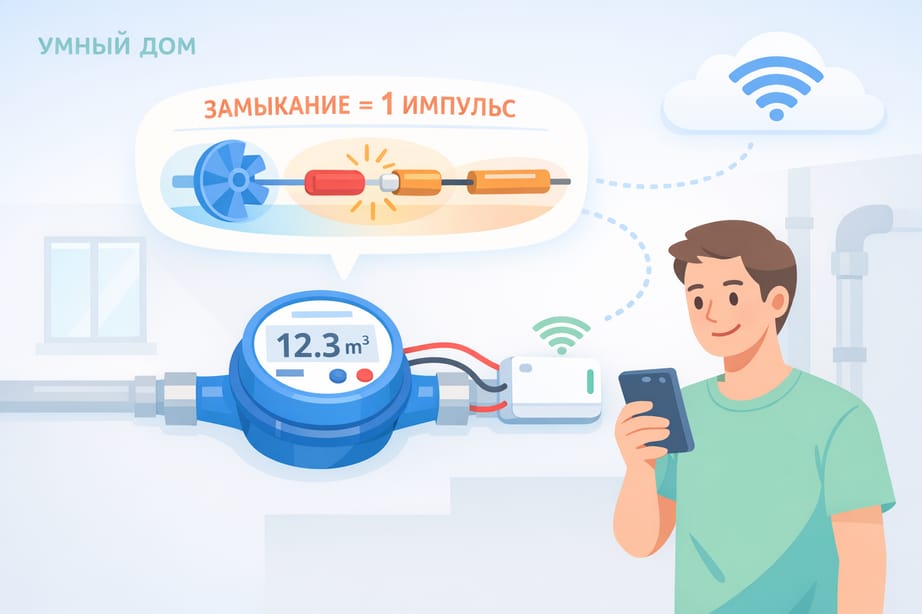

Импульсный счетчик воды: монтаж, подключение и настройка умного дома
Импульсный счетчик воды — это современное решение для дистанционного сбора показаний и интеграции в «умный дом». Забудьте о ежемесячной рутине фотографирования циферблатов и отправки СМС в управляющую компанию. С импульсным счетчиком данные передаются автоматически: вы открываете приложение на смартфоне и видите актуальные показания в режиме реального времени.
Перед установкой импульсного счетчика важно убедиться, что прибор имеет действующий паспорт и включен в Госреестр средств измерений. Также стоит заранее изучить вопрос поверки — счетчики холодной воды проходят её каждые 6 лет, горячей — каждые 4 года. Если вы находитесь в Санкт-Петербурге и планируете установку нового счетчика или поверку существующего, полезным ресурсом станет https://ecepu.ru/ где собраны рейтинги и контакты проверенных поверочных компаний города. Это поможет выбрать надежного исполнителя и избежать проблем с приемкой прибора управляющей компанией.
Статья адресована владельцам квартир, энтузиастам умного дома и DIY-сообществу, которые хотят сделать свою жизнь комфортнее и взять контроль над коммунальными расходами.
«Импульсный счетчик — это обычный прибор учета, но с ‘умными’ проводами, которые позволяют забыть о ежемесячной передаче показаний вручную».
Согласно Федеральному закону № 102-ФЗ «Об обеспечении единства измерений», любые средства измерений должны быть утвержденного типа и проходить поверку. Импульсный выход не освобождает от этих требований — счетчик должен иметь паспорт и быть включен в Госреестр средств измерений.
Что такое импульсный счетчик и зачем торчат провода?
Импульсный счетчик воды внешне почти не отличается от обычного — та же крыльчатка, тот же механический циферблат, те же накидные гайки. Единственное отличие — из корпуса торчат два (реже четыре) тонких провода. Именно эти провода превращают обычный прибор учета в «умное» устройство.

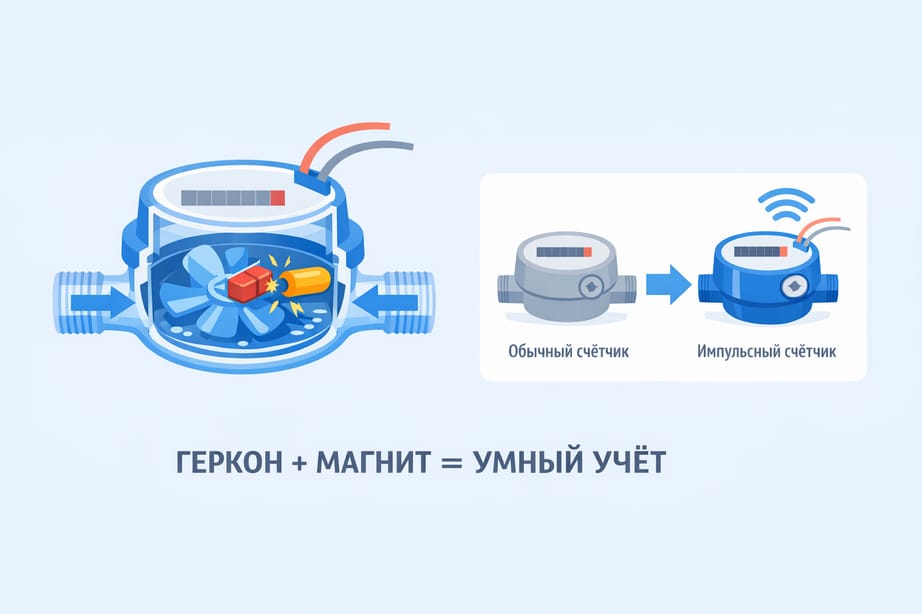

Принцип работы: магнит и геркон
Внутри счетчика установлен геркон — герметизированный контакт, который замыкается под воздействием магнитного поля. На крыльчатке счетчика закреплен небольшой магнит. Когда через счетчик проходит вода, крыльчатка вращается, и магнит периодически проходит рядом с герконом. В этот момент геркон замыкается — раз! — и контроллер фиксирует импульс.
«Импульсный выход — это герметизированный геркон с сухим контактом. Переключатель замыкается, когда магнит на крыльчатке находится достаточно близко. Счетчику не требуется внешнее питание — он работает как пассивный замыкатель цепи».
Объяснение «на пальцах»: представьте выключатель света, который щелкает раз в 10 литров. Никакой электроники, никаких батареек — просто механический контакт, который замыкает цепь.
Главное: счетчику не нужно питание!
Счетчику не нужно питание 220В! Подача напряжения сожжет геркон.
Это самая распространенная ошибка новичков. Геркон — это сухой контакт (Dry Contact), он не имеет внутреннего источника питания и работает только на замыкание цепи. Питание требуется контроллеру, который считывает импульсы, но не самому счетчику.
Сравнение с обычным счетчиком
| Параметр | Обычный счетчик | Импульсный счетчик |
|---|---|---|
| Визуальное считывание | Да | Да |
| Дистанционная передача | Нет | Да (через контроллер) |
| Требует питания | Нет | Нет (пассивный контакт) |
| Стоимость | 500–800 руб | 800–1500 руб |
| Совместимость с умным домом | Нет | Да |
Выбор оборудования: чтобы всё заработало
Чтобы импульсный счетчик заработал, вам понадобятся два компонента: сам счетчик с импульсным выходом и контроллер для считывания импульсов. Давайте разберемся, как выбрать каждый из них.

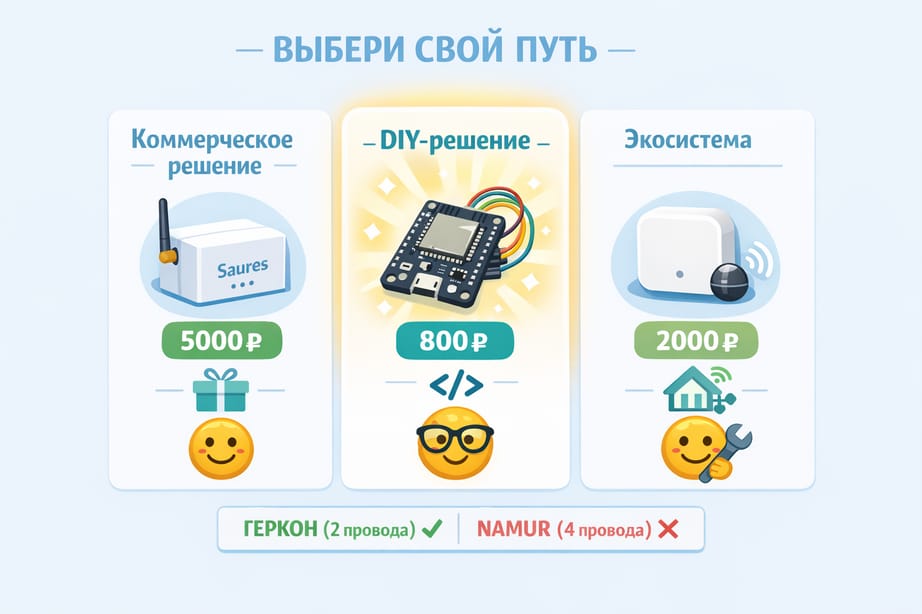

Типы решений для »умного дома»
| Тип решения | Примеры | Сложность установки | Стоимость | Для кого |
|---|---|---|---|---|
| Готовые коммерческие | Saures, R1 | Низкая | 3000–8000 руб за систему | Для тех, кто хочет »из коробки» |
| Экосистемные | Aqara/Xiaomi + датчик протечки | Средняя (требуется пайка) | 1500–2500 руб | Для владельцев экосистемы |
| DIY | ESP32/ESP8266, Wiren Board | Высокая (программирование) | 500–1500 руб | Для энтузиастов и программистов |
Критерии выбора счетчика
- Тип выхода: Геркон (2 провода) для квартиры — это стандарт
- Вес импульса: 10 л/имп (стандарт для бытовых счетчиков DN15/DN20)
- Диаметр резьбы: DN15 (½ дюйма) или DN20 (¾ дюйма) в зависимости от вашего водопровода
- Класс точности: B для горизонтального монтажа (самый распространенный вариант)
- Интервал поверки: 6 лет для холодной воды, 4 года для горячей (согласно ГОСТ Р 8.1012–2022)
- Наличие в Госреестре: обязательное условие для коммерческого учета
Важно: Геркон vs NAMUR
Для квартиры выбирайте обычный герконовый выход (2 провода). Существует также стандарт NAMUR (4 провода) — это промышленное решение, которое требует специального сопротивления и промышленных контроллеров. NAMUR обеспечивает контроль целостности линии, но для дома это избыточно.
«Для бытовой квартиры оптимален счетчик с обычным герконовым выходом на два провода — он совместим с 99% домашних контроллеров. Стандарт NAMUR с четырьмя проводами — это промышленное решение, требующее специализированного оборудования».
Все счетчики с импульсным выходом проходят поверку согласно ГОСТ Р 8.1012–2022 »Счетчики воды. Методика поверки», который регламентирует проверку как механической части, так и импульсного выхода.
Монтаж счетчика: сантехническая часть
Физическая установка импульсного счетчика ничем не отличается от установки обычного. Главное — соблюсти последовательность элементов и правила монтажа согласно ГОСТ.
Чек-лист по ГОСТ
- Установить фильтр грубой очистки за 2–5 диаметров трубы до счетчика
- Соблюсти направление потока (стрелка на корпусе счетчика)
- Обеспечить прямые участки трубы: до счетчика ≥3DN, после ≥1DN (где DN — номинальный диаметр)
- Проверить класс точности: A (вертикальная установка) или B (горизонтальная установка)
- Обеспечить доступ для считывания показаний и обслуживания
Пошаговая установка
- Перекрыть водоснабжение, сбросить давление (открыть кран)
- Вырезать участок трубы нужной длины
- Установить фильтр грубой очистки
- Установить счетчик (обратить внимание на стрелку!)
- Герметизировать соединения (лен + герметик или фум-лента)
- Открыть воду, проверить на протечки
Важные нюансы
При малом напоре воды (характерно для высоких этажей) вертикальная установка счетчика класса A может давать погрешность из-за недостаточной скорости потока для стабильной работы крыльчатки. Лучше использовать счетчик класса B на горизонтальной трубе.
Не касайтесь счетного механизма и не повреждайте заводскую пломбу! Это нарушение, которое может привести к отказу управляющей компании в приеме счетчика к коммерческому учету.
Технические требования к установке регламентированы ГОСТ Р 50601 (в редакции 2022 года) и ГОСТ Р 50193.1–98, которые определяют правила монтажа, классы точности и условия эксплуатации счетчиков воды.
Электрическое подключение: соединяем провода
Самая интересная и ответственная часть — подключение проводов от счетчика к контроллеру. Не пугайтесь, это слаботочная часть, и вам не потребуются специальные допуски.
Схема подключения
Счетчик (Геркон, 2 провода)
??? Красный провод → Вход GPIO контроллера (сигнальный вход)
??? Черный провод → GND контроллера (общий)
Контроллер (ESP32 / Saures / Wiren Board)
??? Подключение к Wi-Fi / сотовой сети
??? Передача данных в приложение / облако
Пошаговая инструкция подключения
- Зачистить концы проводов счетчика на 5–7 мм
- Определить полярность: Красный (коричневый) = Сигнал (+), Черный (белый) = GND (−)
- Подключить к контроллеру согласно документации:
- Для ESP32: GPIO-вход (например, D2) и GND
- Для Saures: клеммы »Счетчик 1» (полярность не критична для геркона)
- Для Wiren Board: Digital Input и GND
- Если провода короткие — удлинить витой парой (UTP Cat5e)
- Закрепить соединения изолентой или термоусадкой
- Проложить кабель отдельно от силовой проводки 220В (минимум 20 см)
О полярности
Хотя геркон — это сухой контакт без полярности (электрически неважно, какой провод куда подключать), стандартная практика такова: Красный → Сигнал (+), Черный → GND (−). Это важно для порядка и совместимости с некоторыми контроллерами, у которых может быть внутренняя подтяжка (pull-up/pull-down резистор).
Лайфхак: Zigbee-датчик для умного дома
Если у вас уже есть экосистема Zigbee (Aqara, Xiaomi), можно использовать датчик открытия двери/окна для считывания импульсов.
Суть: Разобрать датчик, извлечь встроенный геркон, подпаять провода от счетчика воды к контактам геркона датчика.
Преимущества: Интеграция в экосистему умного дома без дополнительных контроллеров, работа через существующий Zigbee-шлюз.
Сложность: Требует навыков пайки и понимания электроники. Не для новичков!
Правила удлинения кабеля
- Использовать экранированную витую пару (UTP Cat5e или лучше)
- Максимальная длина для надежной работы: до 50 метров (зависит от контроллера)
- Прокладывать отдельно от силовых кабелей 220В (минимум 20 см) для избежания наводок и ложных импульсов
«Если пренебречь проверкой типа импульсного выхода при настройке, то неизбежно появятся ошибки ‘Обрыв линии’ или ‘Короткое замыкание’. Главная проблема — игнорирование различий между стандартами Геркон и NAMUR».
Никогда не подавайте напряжение (12В, 220В) на провода импульсного выхода! Геркон — это пассивный контакт, он работает только на замыкание. Подача напряжения уничтожит счетчик.
Настройка «мозгов»: вес импульса и дребезг
Вы установили счетчик, подключили провода к контроллеру — но показания в приложении не совпадают с механическим табло? Не спешите ругать производителя. Скорее всего, дело в неправильной настройке двух ключевых параметров: вес импульса и debounce time.
Вес импульса (Pulse Factor)
«Вес импульса» — это объем воды, который проходит через счетчик между двумя замыканиями геркона. Другими словами, сколько литров соответствует одному импульсу.
| Вес импульса | Применение | Как найти на счетчике |
|---|---|---|
| 1 л/имп | Высокоточные, редко в быту | Маркировка »1 imp/L» или »1 L/pulse» |
| 10 л/имп | Стандарт для квартир | Маркировка »10 L/imp» или »0.01 m³/imp» |
| 100 л/имп | Промышленные, большой диаметр | Маркировка »100 L/imp» или »0.1 m³/imp» |
Где найти вес импульса?
- Посмотреть на корпус счетчика (обычно рядом с проводами или на шильдике)
- Проверить в паспорте прибора (раздел »Технические характеристики»)
- Если не указано — по умолчанию 10 л/имп для бытовых счетчиков DN15/DN20
Этот параметр нужно ввести в настройках вашего контроллера. Если указать неверное значение, показания будут занижены или завышены ровно во столько раз, во сколько вы ошиблись.
Дребезг контактов (Contact Bounce)
А теперь о главной проблеме механических герконов — дребезге контактов.
«Без правильной настройки времени подавления дребезга контактов даже качественный счетчик может показывать фантастическое потребление — система считает одно физическое замыкание геркона как десятки импульсов за долю секунды».
Физика процесса: При механическом замыкании геркона контакты физически »дребезжат» — за 1–5 миллисекунд происходит 10–50 микрозамыканий/размыканий. Это как если бы вы быстро-быстро щелкали выключателем света.
Последствия: Контроллер без debounce считает каждое микрозамыкание как отдельный импульс → показания завышаются в десятки раз (»за час показало 5 кубометров при закрытых кранах!»).
Решение программное
Настройка задержки считывания (debounce time) в прошивке контроллера:
- Для ESPHome:
delayed_on: 50ms - Для Arduino:
delay(50)после обнаружения фронта - Для Saures/готовых систем: обычно настроено по умолчанию
- Рекомендуемое значение: 50–100 мс
Решение аппаратное
Если вы работаете с DIY-контроллером, можно добавить RC-цепочку: резистор 10 кОм + конденсатор 100 нФ между выводами геркона и входом контроллера. Конденсатор »сглаживает» дребезг, и контроллер видит чистый сигнал.
Без настройки debounce цифры будут врать! Это №1 причина »фантастических» показаний.
Пример из практики
Алексей из Новосибирска подключил ESP32 к счетчику и обнаружил, что за 10 минут ‘израсходовал’ 2 кубометра при закрытых кранах. Проблема решилась добавлением одной строчки в код: delayed_on: 100ms. После этого показания стали совпадать с механическим табло счетчика.
Юридические вопросы: пломбы и УК
Самый частый вопрос: «А меня не оштрафуют за эти провода?» Давайте разберемся, что говорит закон.
«Собственник несет полную ответственность за сохранность и целостность приборов учета, пломб на них, за нарушение утвержденной схемы учета воды. Самостоятельное подключение проводов не должно повреждать опломбированный счетный механизм».
Что пломбируется?
Согласно Постановлению Правительства РФ № 354 (пункты 81(4)–81(9)), процедура ввода прибора учета в эксплуатацию выглядит так:
- Пломбируется: Места соединения счетчика с трубопроводом (накидные гайки, »американки»)
- НЕ пломбируется обычно: Провода импульсного выхода, контроллер, электронные модули
- Исключение: Если конструкция счетчика предусматривает защитную пломбу на корпусе, закрывающую доступ к проводам — её обязаны установить
Ваши права
- Вы имеете право установить любой счетчик из Госреестра (Федеральный закон № 102-ФЗ)
- Импульсный выход не влияет на допуск прибора к эксплуатации
- УК не может требовать демонтажа контроллера или проводов, если они не мешают визуальному считыванию показаний
- Вы обязаны обеспечить доступ контролера УК для проверки целостности пломб
Кейс: »УК отказывается принимать импульсный счетчик»
Проблема: Контролер говорит: »Мы такие не принимаем, только обычные».
Решение:
- Предъявить паспорт счетчика с номером в Госреестре средств измерений
- Показать сертификат соответствия ГОСТ Р 50601 (актуальная редакция)
- Объяснить, что импульсный выход — дополнительная опция, не влияющая на основную функцию измерения
- Напомнить про п. 81 Постановления № 354 — счетчик должен быть допущен, если соответствует требованиям
- При отказе — письменное заявление в УК с требованием мотивированного ответа (по закону УК обязана ответить в течение 30 дней)
Полезный совет
Сфотографируйте счетчик до и после установки проводов, зафиксируйте начальные показания. Это поможет в спорных ситуациях доказать, что вы не вмешивались в счетный механизм.
Основные нормативные акты: Постановление № 354 (п. 81), Федеральный закон № 102-ФЗ, ГОСТ Р 50601 и ГОСТ Р 8.1012–2022.
Проверка и диагностика: если не работает
Вы все подключили, но данные не приходят? Или приходят, но какие-то странные? Не паникуйте — большинство проблем решаются за 5–10 минут.
Тест геркона мультиметром
- Перевести мультиметр в режим прозвонки (значок диода со звуком)
- Отключить провода от контроллера
- Подключить щупы мультиметра к проводам счетчика (полярность не важна)
- Открыть кран, начать расход воды
- Слушать писк мультиметра — он должен пищать ритмично (раз в 10 литров для стандартного веса импульса)
- Если писка нет — геркон неисправен или провода оборваны
Тест магнитом (лайфхак)
Если нет возможности открыть кран, можно проверить геркон, поднеся сильный неодимовый магнит к корпусу счетчика в месте расположения геркона (обычно рядом с проводами). Мультиметр должен среагировать замыканием (писком).
Чек-лист: »Топ-3 причины, почему нет данных»
- Обрыв провода: Проверить целостность кабеля, соединения, пайки (если была). Тест мультиметром.
- Неверный вес импульса: В настройках контроллера указано 1 л/имп, а счетчик выдает 10 л/имп → данные занижены в 10 раз. Или наоборот → завышены.
- Севшая батарейка: Для автономных контроллеров (например, Saures на батарейках) — проверить заряд.
- (Бонус) Не настроен debounce: Данные есть, но фантастически большие — см. раздел »Настройка мозгов».
Дополнительная диагностика
- Проверить светодиод на контроллере (если есть) — должен мигать при прохождении импульса
- Проверить логи в приложении/веб-интерфейсе контроллера
- Попробовать поднести обычный магнит к счетчику рядом с проводами — геркон должен сработать
Таблица диагностики
| Симптом | Возможная причина | Решение |
|---|---|---|
| Нет данных вообще | Обрыв провода / неисправный геркон | Тест мультиметром, замена счетчика |
| Данные занижены в 10 раз | Вес импульса настроен 1 л/имп вместо 10 л/имп | Изменить настройку в контроллере |
| Данные завышены в 10–50 раз | Не настроен debounce | Добавить задержку 50–100 мс |
| Данные приходят нерегулярно | Помехи от 220В, плохой контакт | Проложить кабель отдельно, проверить соединения |
FAQ (Часто задаваемые вопросы)
Можно ли установить импульсный счетчик самостоятельно?
Сантехническую часть — да, если есть навыки (но лучше вызвать сантехника для гарантии герметичности). Электрическую часть — да, это слаботочка, не требует специальных допусков. Однако для ввода в эксплуатацию и опломбировки все равно нужен контролер УК.Как часто нужна поверка импульсного счетчика?
Так же, как обычного — каждые 6 лет для холодной воды, 4 года для горячей (согласно Постановлению № 354 и ГОСТ Р 8.1012–2022). Импульсный выход не влияет на сроки поверки.Что делать, если показания на счетчике и в приложении различаются?
Проверить настройку веса импульса (раздел »Настройка мозгов»). Если вес правильный — возможен дребезг контактов, нужно настроить debounce time. Если после этого не помогло — обрыв провода или неисправность геркона (раздел »Проверка и диагностика»).Можно ли подключить несколько счетчиков к одному контроллеру?
Да, большинство контроллеров (Saures, Wiren Board, ESP32) поддерживают подключение 2–4 счетчиков одновременно (холодная + горячая вода, например). Каждый счетчик подключается к отдельному входу.Оштрафуют ли за установку импульсного счетчика?
Нет, если счетчик из Госреестра, правильно установлен и опломбирован УК. Импульсный выход — легальная опция, не нарушающая метрологические характеристики прибора учета.
Полезные советы
- Всегда сохраняйте паспорт счетчика и акт ввода в эксплуатацию
- Проверяйте сроки поверки заранее (за 1–2 месяца) согласно Постановлению № 354
- Делайте скриншоты показаний в приложении на конец месяца для сверки с УК
Подключение импульсного счетчика воды — посильная задача для любого, кто умеет держать отвертку и читать инструкции. Главное — понимать базовые принципы работы геркона, правильно настроить вес импульса и debounce time, соблюдать юридические требования при вводе в эксплуатацию.
Автоматизация учета воды — это не просто технологическая игрушка, а реальный инструмент контроля над коммунальными расходами. Вы сразу заметите утечки, сможете отслеживать потребление в реальном времени и забудете о ежемесячной рутине передачи показаний.
Начните с малого — установите импульсный счетчик на холодную воду, освойте технологию, а затем расширьте систему на горячую воду, электричество и газ. Умный дом строится по кирпичику, и счетчики воды — отличная отправная точка.
«Подключите импульсный счетчик сегодня — и вы забудете о ежемесячной рутине передачи показаний. Умный дом начинается с малого».
